Таблица допустимых нагрузок GFK - решетчатых настилов

fields

Тип настила	Ширина пролета мм	Сосредоточенная нагрузка, кг на пятне 200x200 мм	Равномерно распределенная нагрузка. кг/кв. м
IS015	300	321	2685
	400	258	1041
	500	203	593
	600	159	355
	700	122	282
	800	199	97
	900	116	89
IS025	300	642	5370
	450	453	1930
	600	318	710
	750	205	366
	900	180	195
	1000	126	140
	1200	113	105
Величина нагрузок определялась при прогибе 1/125 от величины пролета.

Тип настила	Ширина пролёта мм	Сосредоточенная нагрузка, кг на пятне 200x200 мм	Равномерно распределенная нагрузка, кг/кв. м
ISO30. micro	300	816	11290
	450	552	3334
	600	427	1405
	750	301	863
	900	203	425
	1000	175	350
	1200	136	205
IS038. micro	300	1455	15015
	450	1020	6790
	600	725	2825
	750	521	1404
	900	430	859
	1000	317	605
	1200	275	390
ISO50	500	1210	7885
	800	915	2725
	1000	745	1510
	1200	595	850
	1300	320	705
	1400	260	540
	1500	195	415

Пояснения к таблице допустимых нагрузок

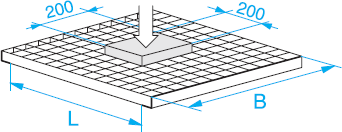

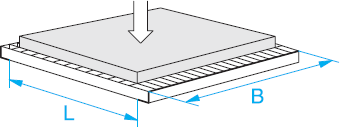

Равномерно распределенная нагрузка	Сосредоточенная нагрузка на пятне 200*200 мм
