Описание сварного настила SP

 Данный тип, настил решетчатый изготавливается из свариваемой стали (например, из ст3 по ГОСТ 380-94 РФ) методом кузнечно-прессовой сварки по DIN 24537. Настил производится без покрытия или с покрытием горячим цинком по DIN 50976 (EN ISO 1461) ГОСТ 9.307-89 РФ. Металлические сварные решетки могут быть изготовлены из нержавеющей стали марки 08Х18Н10 или её аналогов.

    Сварной решетчатый настил изготавливается максимальными габаритами 6100 х 1000 мм, где 6100 мм – размер несущей полосы, а 1000 мм – размер связующего прутка. Несущим элементом решетчатого настила является ТОЛЬКО ПОЛОСА, которая определяет его длину. Связующий пруток фиксирует положение полос и НАГРУЗКУ НЕ НЕСЁТ. Для производства сварного решетчатого настила используется связующий пруток в виде витого квадрата или круглого сечения. Для обеспечения степени противоскольжения R11 по DIN 51130 пруток круглого сечения должен иметь рифление по всей длине. Размеры ячеек и несущих полос указаны в таблице ПРОИЗВОДСТВЕННОЙ ПРОГРАММЫ. Расчет нагрузки для решетчатого настила определяется на основании данных, представленных в ТАБЛИЦЕ НАГРУЗОК. Для правильного выбора настила воспользуйтесь нашими рекомендациями. См. «Рекомендации по заказу решётчатого настила типа SP». В условиях, где имеется повышенная опасность скольжения от снега, льда, смазок и влаги рекомендуется к применению сварные решетки типа «Serrated» с зубьями противоскольжения. Для того чтобы купить колосниковые решетки или сварные решетки заполните форму заказа или свяжитесь с нами по телефону.

    Технические данные (размеры ячеек и несущих полос, масса 1 квадратного метра) сварных и колосниковых решёток c зубьями противоскольжения аналогичны техническим характеристикам решёток со стандартными несущими полосами. Нагрузочные характеристики таких решеток пересчитываются с использованием коэффициентов пересчета, указанных в ТАБЛИЦЕ НАГРУЗОК.

Некоторые типы зубьев противоскольжения

тип SP/S4	тип SP/S5	тип SP/S6

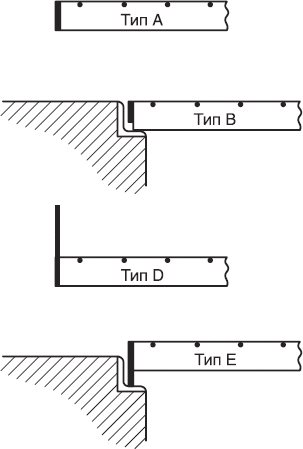

Типы обрамления сварного настила SP

Сварные решетки имеют разные типы обрамления, например:

	ТИП А Стандартный тип обрамления решетчатого настила. Высота обрамления равна высоте несущей полосы. Обрамляются торцы полос.
	ТИП В Высота обрамления ниже на 5 мм высоты несущей полосы. Обрамляются торцы полос.
	ТИП D Обрамляются торцы полос. Используется в качестве защитного ребра на площадках технического обслуживания.
	ТИП Е Обрамляются торцы полос. Используют в случаях, если высота несущей полосы ниже высоты опорного профиля.
