Тип 1 (ПВ1) "РОМБ"
Просечно-вытяжные листы (сетки) типа «РОМБ» для систем вертикального назначения (max ширина - до 1250 мм)
|
Номер листа сетки |
Марка |
Толщина заго- товки h, мм. |
Подача Б, мм. |
Шаг ячейки В, мм. |
Толщина листа (сетки), мм. |
Теорет. вес 1 кв.м., кг |

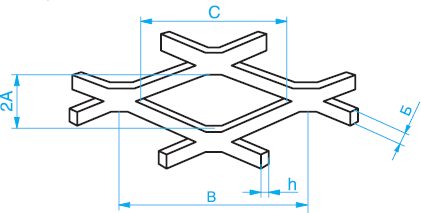

Размер ячейки, мм. | |
| 2А | С | |||||||
| 1 | 10(1,5) | 1 | 1.5 | 30 | 3 | 2.1 | 9 | 25 |
| 2 | 103 | 1 | 3 | 30 | 4.3 | 3.9 | 8.5 | 24 |
| 3 | 203 | 2 | 3 | 30 | 5 | 7.5 | 7 | 22 |
| 4 | 204 | 2 | 4 | 30 | 6 | 9.2 | 7 | 22 |
| 5 | 103 | 1 | 3 | 50 | 5 | 2.3 | 18 | 42 |
| 6 | 203 | 2 | 3 | 50 | 6 | 4.1 | 18 | 42 |
| 7 | 204 | 2 | 4 | 50 | 6.2 | 5.5 | 17.5 | 42 |
| 8 | 303 | 3 | 3 | 50 | 6.5 | 5.8 | 17.5 | 41 |
| 9 | 304 | 3 | 4 | 50 | 7 | 7.7 | 17 | 40 |
| 10 | 304 | 3 | 4 | 125 | 6 | 4.54 | 46 | ПО |
Внешний вид некоторых марок ПВЛ типа «Ромб»
 |
 |
 |
| ПВ «Ромб» 203 №3 | ПВ «Ромб» 203 №9 | ПВ «Ромб» 304 №10 |
