ППН ТИПА «КРУГЛЫЙ» и «ОФФШОР»

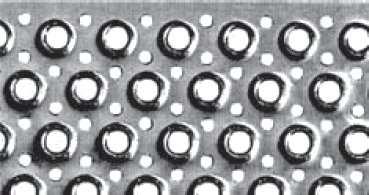

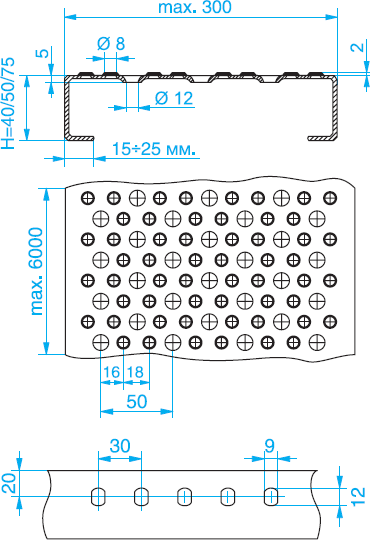

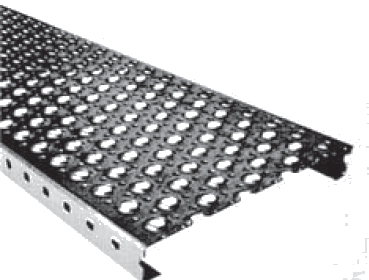

ППН типа «Круглый»
 |
 |
 |
| Тип настила | КРУГЛЫЙ | ||
| Материал | Толщина в мм | ||
| Сталь черная или оцинкованная | 1,5/2,0/2,5 | ||
|
Нержавеющая сталь марок: 08X18H10 10X17H13M2T |
1,5/2,0 | ||
| Алюминий АМГ-3 | 2,5/2,5/3,0 | ||
| Оцинковка изделий соответствует: DIN 50976 (EN ISO 1461), ГОСТ 9.307-89РФ | |||
| Размер | Размер, мм | ||
| Сталь |
Нержавеющая сталь |
Алюминий | |
| Макс. длина | 6000 | 6000 | 6000 |
| Ширина |
150-200 = 2,5мм 150-300 = 2,0 мм 150-300= 1.5 мм |
150-200 = 2,0 мм 150-300 =1,5 мм |
150-300 = 2,5 мм |
|
Высота настила (ориентировочная) |
40/50/75 | ||

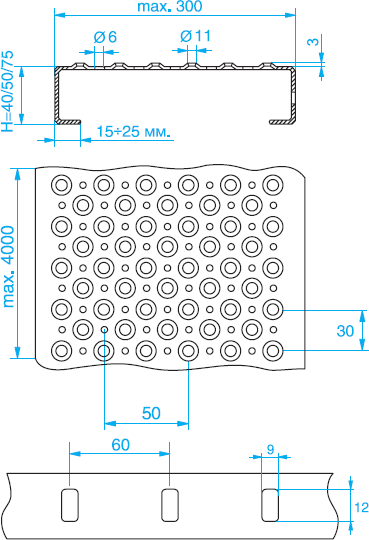

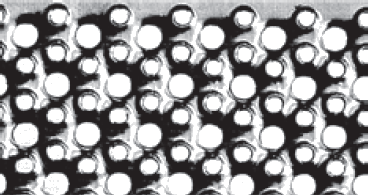

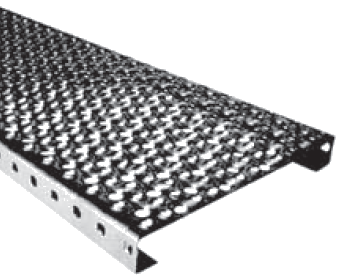

ППН типа «Оффшор»
 |
 |
 |
| Тип настила | ОФФШОР | ||
| Материал | Толщина в мм | ||
| Сталь черная или оцинкованная | 1,5/2,0/2,5 | ||
|
Нержавеющая сталь марок: 08X18H10 10X17H13M2T |
1,5/2,0 | ||
| Алюминий АМГ-3 | 2,5/2,5/3,0 | ||
| Оцинковка изделий соответствует: DIN 50976 (EN ISO 1461), ГОСТ 9.307-89РФ | |||
| Размер | Размер, мм | ||
| Сталь |
Нержавеющая сталь |
Алюминий | |
| Макс. длина | 6000 | 4000 | 6000 |
| Ширина |
150-200 = 2,5мм 150-300 = 2,0 мм 150-300= 1.5 мм |
150-200 = 2,0 мм 150-300 =1,5 мм |
150-300 = 2,5 мм |
|
Высота настила (ориентировочная) |
40/50/75 | ||
Коэффициент пересчета нагрузки в зависимости от материала
Для пересчета нагрузки табличные данные необходимо умножить на соответствующий коэффициент
| Применяемый материал | Величина нагрузки | Величина прогиба |
| 08Х18Н10 | 0.83 | 0.95 |
| 10Х17Н13М2Т | 0.89 | 0.95 |
| АМГ3 | 0.76 | 2.94 |
Вес погонного метра ППН типа «Круглый» и «Оффшор» в кг
| Высота, мм | 40 | 50 | 75 | |||||||||||
| Ширина, мм / Толщина, мм | 150 | 200 | 250 | 300 | 150 | 200 | 250 | 300 | 150 | 200 | 250 | 300 | ||
| Оцинкованная сталь | ||||||||||||||
| 1.5 | 3.22 | 3.68 | 4.23 | 4.78 | 3.4 | 3.96 | 4.42 | 4.97 | 3.86 | 4.42 | 4.97 | 5.43 | ||
| 2 | 4.05 | 4.78 | 5.52 | 6.26 | 4.42 | 5.15 | 5.8 | 6.53 | 5.06 | 5.8 | 6.53 | 7.18 | ||
| 2.5 | 4.88 | 5.8 | 6.72 | 7.64 | 5.43 | 6.35 | 7.18 | 8.10 | 6.26 | 7.18 | 8.00 | 8.92 | ||
| Нержавеющая сталь | ||||||||||||||
| 1.5 | 2.94 | 3.4 | 3.96 | 4.51 | 3.13 | 3.68 | 4.14 | 4.69 | 3.59 | 4.14 | 4.68 | 5.15 | ||
| Алюминий АМГ-3 | ||||||||||||||
| 2 | 1.29 | 1.56 | 1.84 | 2.12 | 1.47 | 1.66 | 1.93 | 2.21 | 1.66 | 1.93 | 2.12 | 2.67 | ||
| 2.5 | 1.66 | 1.93 | 2.21 | 2.58 | 1.84 | 2.12 | 2.39 | 2.67 | 2.02 | 2.39 | 2.67 | 2.94 | ||
| 3 | 2.02 | 2.3 | 2.67 | 3.13 | 2.12 | 2.58 | 2.85 | 3.22 | 2.48 | 2.85 | 3.22 | 5.59 | ||
