Типы крепления просечно-профилированных настилов

Крепежный крюк Для заказа необходимо указать отмеченные размеры.	Поддерживающий зажим
S-образная скоба Для заказа указывается высота настила.	Крепление саморезом через имеющиеся отверстия Для настилов типа «Трап», «Круглый», «Оффшор». Овальная

Овальная шайба Изготавливается из черной и оцинкованной стали или пластика.

Настил соединяется в единую поверхность по ширине с помощью болтов с использованием прокладки или без нее.

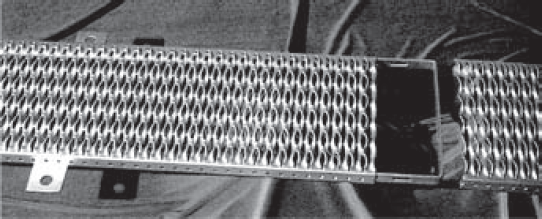

Для соединения настила по длине применяется сборочный уголок.

Сборочный уголок предназначен для крепления настила и ступеней из него к опорной конструкции.
Он может быть приварен к настилу или прикреплен винтами с возможностью подгонки по месту.

ширина настила, мм ширина сборочного уголка, мм a b c d e 180 175 20 17.50 35 90 55 45 70 240 235 20 17.50 35 120 85 45 70 300 295 20 17.50 35 180 85 45 70
