Допуски на отклонения от размеров просечно-профилированных настилов

fields

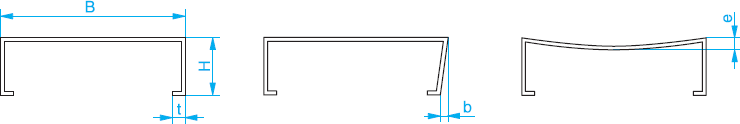

Ширина В = + 2,0 мм; - 2,0 мм; Высота Н = + 1,5 мм; - 1,5 мм; Окантовка t = min. 10 мм	Скос внутрь b = 0,05 х Н	Прогиб е = 0,015 х В

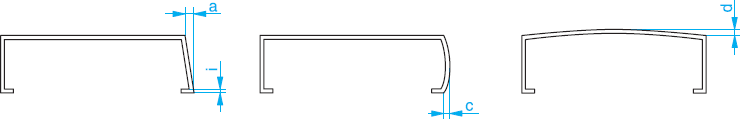

Скос наружу а = 0,05 х Н; Окантовка i = max. 2,5 мм	Выгиб с =0,05 х Н	Выгиб по ширине d d = 0,015xB

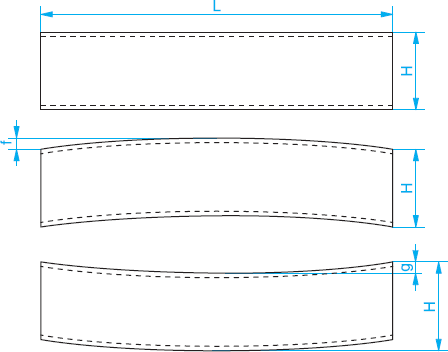

Длина
L = + 2,0 мм; - 4,0 мм

Высота
Н= + 2,0 мм; - 4,0 мм

Выгиб по длине
Lf = 0,004 х L

Прогиб по длине
Lg = 0,002 х L

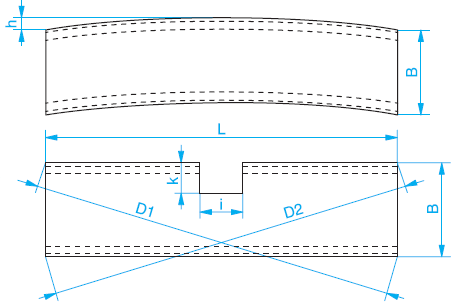

Боковое отклонение
по горизонтали
h = 0,002 х L

Диагональное отклонение
D1 - D2 max. 0,005 х L

Технологический вырез
i; k = + 8,0 мм; - 0,0 мм.
