Допуски на отклонение от размера сварного настила SP и прессованного настила Р

fields

Выдержки из СТО 23083253-002-2008 и СТО 23083253-003-2008

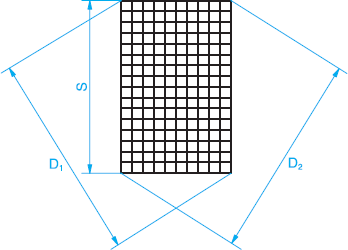

Мах. разность между диагоналями:
D1 - D2 равна 0,012 х S (max. длина стороны)



Допуски на отклонения от размеров (справочные значения)

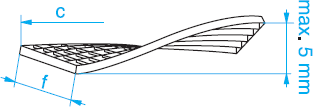

Отклонение от плоскости в пределах настила
Отклонение максимум 5 мм
для решеток ~ 300 х 300 мм -максимум 2 мм

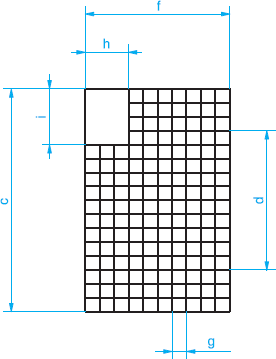

Отклонение по длине и ширине:
c; f = max. + 0 mm. до - 4 мм.

Допуск шага ячейки:
g = max. ±1,5 мм.

Допуск шага ячейки:
d = max. ± 4 мм. (при измерении
более 10 шагов).

Технологический вырез
h; i = max. +8 мм. / -0 мм.
