Допуски на отклонения от размера сварного настила SP
Выдержки из СТО 23083253-002-2008
|
Предельный выступ связующего прутка k max. = 0,5 мм. Отклонение несущих полос от вертикали р max. = 0,1 х Н, но не больше 3 мм. Максимальное выступание связующих прутков над несущими полосами q max. = 1,5 мм. Максимальное выступание обрамляющей полосы s max. = 1,0 мм. |
 |
|

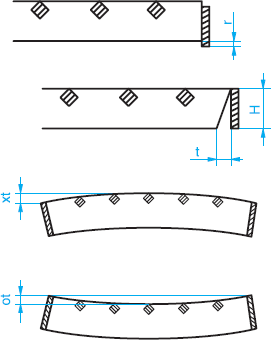

Максимальное занижение обрамляющей полосы г max. = 1,0 мм. Косой срез несущих полос относительно связующих прутков tmax. = ±0,1xH, но не больше 3 мм. Предельные отклонения несущей полосы - выпуклость xt max. = 1/150 от длины несущей полосы; при длине несущей полосы < 450 мм - не больше 3 мм. Предельные отклонения несущей полосы - вогнутость ot max. = 1/200 от длины несущей полосы; при длине несущей полосы < 600 мм - не больше 3 мм. |
 |
|
Предельные отклонения связующих прутков - выпуклость xq max. = 1/150 от длины связующего прутка; при длине связующего прутка < 450 мм - не больше 3 мм.. Предельные отклонения связующих прутков - вогнутость oq max. = 1/200 от длины связующего прутка; при длине связующего прутка < 450 мм - не больше 3 мм. |
 |
