Допуски на отклонения от размера прессованного настила P

fields

Выдержки из СТО 23083253-003-2008

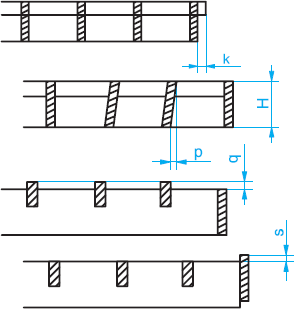

Предельный выступ связующей полосы
k max. = 0,5 мм.

Отклонение несущих полос от вертикали
р max. = 0,1 х Н, но не больше 3 мм.

Максимальное выступание связующих полос
над несущими полосами
q max. = 1,5 мм.

Максимальное выступание обрамляющей
полосы
s max. = 1,0 мм.

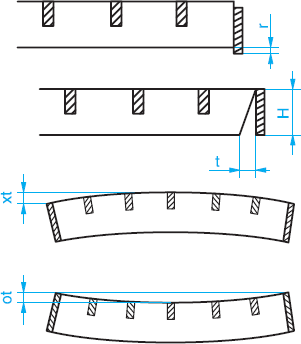

Максимальное занижение обрамляющей
полосы
r max. = 1,0 мм.

Косой срез несущих полос относительно
связующих полос
tmax. = ±0,1xH, но не больше 3 мм.

Предельные отклонения несущей полосы -
выпуклость
xt max. = 1/150 от длины несущей полосы;
при длине несущей полосы < 450 мм - не больше 3 мм.

Предельные отклонения несущей полосы -
вогнутость
ot max. = 1/200 от длины несущей полосы;
при длине несущей полосы < 600 мм - не больше 3 мм.

Предельные отклонения связующих полос-
выпуклость
xq max. = 1/150 от длины связующей полосы;
при длине связующей полосы < 450 мм - не больше 3 мм..

Предельные отклонения связующей полосы-
вогнутость
oq max. = 1/200 от длины связующей полосы;
при длине связующей полосы < 600 мм - не больше 3 мм.
