Рекомендации по заказу прессованного настила Р

fields



Выбор типа настила осуществляется на основании требований Заказчика к конструкции с учётом эксплуатационных характеристик настилов. При выборе геометрических размеров необходимо учитывать максимальные стандарные размеры настила: 2000 х 1000 мм, где 2000 мм – максимальный размер несущей полосы, а 1000 мм – максимальный размер связующей полосы. Связующая полоса фиксирует положение несущих полос и нагрузку не несёт.

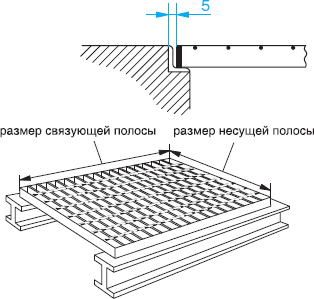

ВНИМАНИЕ: При правильном ориентировании настила несущая полоса располагается перпендикулярно движению и опирается концами на несущие элементы (балки, швеллера и т.д.). При неправильном ориентировании настил не будет нести нагрузки, указанные в таблицах нагрузок, что может привести к разрушению конструкции.
Размеры ячеек и несущих полос указаны в таблице производственной программы. Выбор типа настила в зависимости от несущей нагрузки осуществляется на основании данных, представленных в ТАБЛИЦЕ НАГРУЗОК.





ПРИМЕР ЗАКАЗА прессованного настила P:

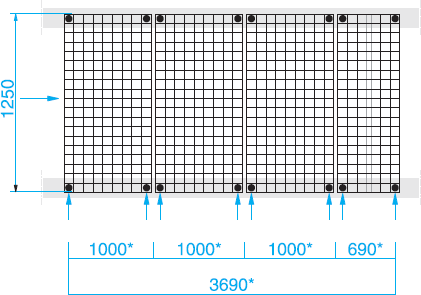

Заказчику необходимо закрыть площадь размером 1250 х 3690 мм (см. рис.), где первый размер – 1250 мм - это расстояние между несущими элементами (опорами). В этом случае размер несущей полосы будет равен 1250 мм. (расстояние между опорами). Размер связующей полосы определяется исходя из максимально возможного стандартного размера – 1000 мм. По условиям заказа для покрытия площади 1250 х 3690 мм необходимы четыре решётки: три размером по связующей полосе – 1000 мм и одна решётка - 690 мм.
Таким образом, для покрытия площади 1250 х 3690 мм необходимы прессованные решётки:

1250 х 1000 мм – 3 шт, (первый размер - 1250 мм - несущей полосы,
а второй - 1000 мм – размер связующей полосы);

1250 х 690 мм – 1 шт, (первый размер - 1250 мм – размер несущей полосы,
а второй 690 мм – размер связующей полосы).

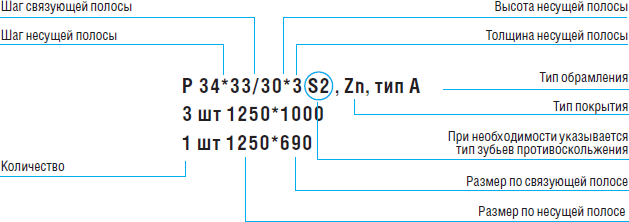

Обозначение прессованного настила P при заказе:
