Описание прессованного настила Р

Продукция/Решетчатый настил/Прессованный настил P/Описание прессованного настила Р
fields
Аннотация:

Производимый прессованный настил (Р) изготавливается по DIN 24537 методом холодной запрессовки связывающих полос и несущего элемента (полою) из малоуглеродистой стали St 35-7 (аналог марки СтЗ ГОСТ 380-94 РФ) без покрытия или с покрытием горячим цинком по DIN 50976 (EN ISO 1461) или из нержавеющих сталей: 1.4301 (аналог 08X18Н10); 1.4571 (аналог 10Н17Н13М2Т); 1.4404. Процесс изготовления прессованного настила осуществляется на специальном оборудовании при давлении 100 тн.




  Решетчатый прессованный настил изготавливается максимальными габаритами 3000 х 1000 мм,
где 3000 мм - размер несущей полосы,
а 1000 мм - размер связующей полосы.

В качестве несущей полосы при производстве прессованного настила применяется резаная полоса из рулонной стали по ГОСТ 19903-74.

В качестве связующей полосы используется плющильная лента по ГОСТ 10234-77 или любая другая лента с аналогичными характеристиками по выбору изготовителя.

Несущим элементом прессованного настила является ТОЛЬКО ПОЛОСА, которая определяет его длину.
Связующая полоса только фиксирует положение несущей полосы и НАГРУЗКИ НЕ НЕСЕТ.

Размеры ячеек и несущих полос прессованного решетчатого настила указан в таблице ПРОИЗВОДСТВЕННОЙ ПРОГРАММЫ. Расчет нагрузки для прессованного настила определяется на основании данных, представленных в ТАБЛИЦЕ НАГРУЗОК.

В условиях, где имеется повышенная опасность скольжения от снега, льда, смазок и влаги, рекомендуется к применению прессованный настил типа "Serrated" с зубьями противоскольжения. Технические данные (размеры ячеек и несущих полос, массы) решеток в прессованных настилахтакие же, как и у решеток с гладкими несущими полосами. Нагрузочные характеристики таких решеток пересчитываются с использованием коэффициентов пересчета, указанных в ТАБЛИЦЕ НАГРУЗОК прессованных настилов.
тип PR/S1 "несущий" тип PR/S2 "общий" тип PR/S3 "легкий"

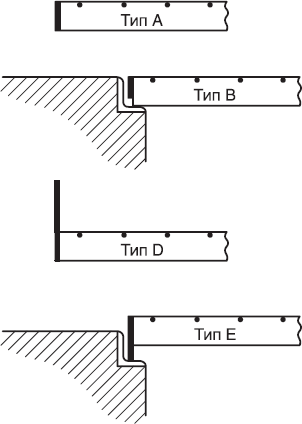

Типы обрамления настила:

Существуют различные типы обрамления прессованного настила, например:

  ТИП А
стандартный тип обрамления прессованного настила, когда высота обрамления равна высоте несущей полосы, обрамляются торцы полос;
  ТИП В
высота обрамления ниже на 5 мм высоты несущей полосы, обрамляются торцы полос;
  ТИП D
обрамляются торцы полос прессованного настила, который используется в качестве защитного ребра на площадках технического обслуживания;
  ТИП E
обрамляются торцы полос, используют в случаях, если высота несущей полосы ниже высоты опорного профиля.
