Рекомендации по заказу сварного настила SP

fields



Выбор типа настила осуществляется на основании требований Заказчика к конструкции с учётом эксплуатационных характеристик настилов. П ри выборе геометрических размеров необходимо учитывать максимальные размеры настила: 6100 х 1000 мм, где 6100 мм – максимальный размер несущей полосы, а 1000 мм – максимальный размер связующего прутка. Несущим элементом сварного настила является только полоса. Связующий пруток фиксирует положение полос и не несёт нагрузку.





ПРИМЕР ЗАКАЗА сварного настила SP:

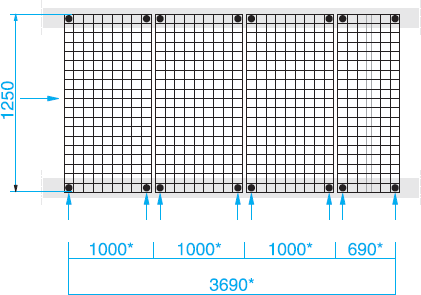

Заказчику необходимо закрыть площадь размерами 1250 х 3690 мм (см. рис.), где первый размер – 1250 мм - это расстояние между несущими элементами (опорами). В этом случае размер несущей полосы будет равен 1250 мм (расстояние между опорами). Размер связующего прутка определяется исходя из максимально возможного его размера – 1000 мм. По условиям заказа для покрытия площади 1250 х 3690 мм необходимы сварные решётки: 1250 мм х 1000 мм – 3 шт. (где первый размер 1250 мм – размер несущей полосы, а второй размер 1000 мм – размер связующего прутка); 1250 мм х 690 мм – 1 шт. (где первый размер 1250 мм – размер несущей полосы, а второй размер 690 мм - размер связующего прутка).

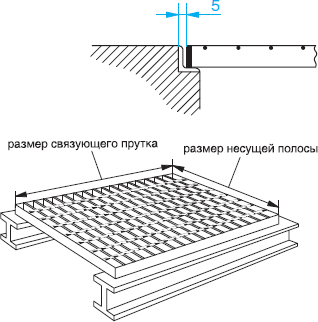

ВНИМАНИЕ: При правильном ориентировании настила несущая полоса опирается концами на несущие элементы (балки, швеллера и т.д.). При неправильном ориентировании настил не будет нести нагрузки, указанные в ТАБЛИЦАХ НАГРУЗОК, что может привести к разрушению конструкций. Размеры ячеек и несущих полос указаны в таблице производственной программы. Выбор типа настила, в зависимости от несущей нагрузки, осуществляется на основании данных, представленных в ТАБЛИЦЕ НАГРУЗОК.

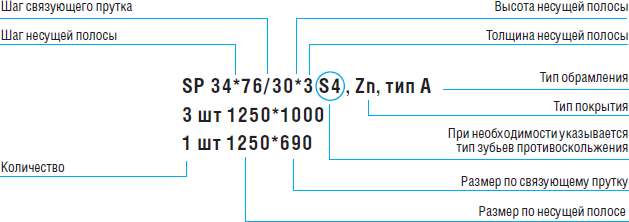

Обозначение решётчатого сварного настила SP при заказе:
